صندوق كهربائي مقاوم للماء
صندوق تحكم كهربائي مقاوم للطقس للخارج
PC / HT سلسلة مربع التبديل
يوفر صندوق التبديل المضاد للماء في الهواء الطلق التحكم الآمن والمقاوم للأحوال الجوية للأنظمة الكهربائية في الإعدادات الخارجية والصناعية. صممت مع حماية IP66 ، وهي تحمي المكونات الداخلية من المطر والغبار والتأثير لتشغيل آمن وموثوق به.
تم تصميم صندوق التبديل المضاد للماء في الهواء الطلق للتحكم في الطاقة الآمنة في البيئات الخارجية والصناعية ، مما يضمن تشغيل وحماية موثوقة في:
المنشآت الخارجية المعرضة للمطر أو الغبار أو التأثير
أنظمة التحكم بالطاقة للحدائق ومواقع البناء والفعاليات المؤقتة، مصممة لتوفير توزيع كهربائي آمن وموثوق في البيئات الخارجية وظروف التشغيل القاسية.
معدات صناعية تحتاج إلى مفاتيح تحكم مقاومة للطقس لضمان أمان التشغيل في الظروف القاسية.
علبة التبديل المضادة للماء في الهواء الطلق、PHLTD علبة التبديل الطاقة المثبتة على الجدار في الهواء الطلق、مضادة للطقس علبة التبديل في الهواء الطلق、علبة التحكم الطاقة المثبتة على الجدار الثقيلة
جدول معايير المنتج PHLTD PC Switch Box | ||||||
اسم المنتج | جودة المواد | أداء | نطاق التطبيق | اللون | افتح | مدمج |
دائرة PHPC4-36 | البوليكربونات المضادة للشعلة PC | تصنيف مقاوم للماء IP66 | يمكن تثبيتها في الداخل والخارج | الرماد الصناعي | باب فتح الجانب | دليل السكك الحديدية / كتلة محطة النحاس النقي |
نموذج: PHPC-4 | |||
![]() | |||
كمية المفاتيح الفارغة التي يمكن تثبيتها | |||
1P | 2P | 3P | 4P |
4 | 2 | 1 | 1 |
Quantity of leakage that can be installed | |||
1P+N | 2P | 3P+N | |
1 | 1 | 0 | |
الحجم: 200x110x130mm |
نموذج: PHPC-6 | |||
كمية المفاتيح الفارغة التي يمكن تثبيتها | |||
1P | 2P | 3P | 4P |
6 | 3 | 2 | 1 |
كمية التسرب التي يمكن تثبيتها | |||
1P+N | 2P | 3P+N | |
2 | 1 | 1 | |
الحجم: 200x110x165mm |
نموذج: PHPC-9 | |||
كمية المفاتيح الفارغة التي يمكن تثبيتها | |||
1P | 2P | 3P | 4P |
9 | 4 | 3 | 2 |
كمية التسرب التي يمكن تثبيتها | |||
1P+N | 2P | 3P+N | |
3 | 2 | 1 | |
الحجم: 200x110x219mm |
Model: PHPC-12 | |||
![]() | |||
Quantity of empty switches that can be installed | |||
1P | 2P | 3P | 4P |
12 | 6 | 4 | 3 |
Quantity of leakage that can be installed | |||
1P+N | 2P | 3P+N | |
4 | 3 | 2 | |
Size: 200x110x273mm |
نموذج: PHPC-18 | |||
كمية المفاتيح الفارغة التي يمكن تثبيتها | |||
1P | 2P | 3P | 4P |
18 | 9 | 6 | 4 |
كمية التسرب التي يمكن تثبيتها | |||
1P+N | 2P | 3P+N | |
7 | 5 | 3 | |
الحجم: 200x110x381mm |
نموذج: PHPC-24 | |||
![]() | |||
كمية المفاتيح الفارغة التي يمكن تثبيتها | |||
1P | 2P | 3P | 4P |
24 | 12 | 8 | 6 |
كمية التسرب التي يمكن تثبيتها | |||
1P+N | 2P | 3P+N | |
8 | 6 | 4 | |
الحجم: 380x110x273mm |
نموذج: PHPC-36 | |||
كمية المفاتيح الفارغة التي يمكن تثبيتها | |||
1P | 2P | 3P | 4P |
36 | 18 | 12 | 8 |
كمية التسرب التي يمكن تثبيتها | |||
1P+N | 2P | 3P+N | |
14 | 10 | 6 | |
الحجم: 380x110x381mm |
لمحة عامة عن المعلمات:
- المواد: مصنوع من مواد الكمبيوتر الشخصي المتقدمة (البولي كربونات) ، المعروفة بمقاومة التأثير الممتازة ومقاومة الطقس وخصائص مقاومة للماء.
- درجة الحماية: IP66 ، يضمن أن الداخل يبقى جافا في ظروف قاسية مثل الأمطار الغزيرة ورذاذ المياه والبيئات الصعبة الأخرى.
- طريقة التثبيت: تصميم مثبت على السطح مع محطات أسلاك السكك الحديدية المدمجة ، مما يسهل تثبيت الصندوق مباشرة على الجدران أو الأقوسين. هذا التصميم مريح أيضًا للصيانة والإصلاحات اليومية.
- آمنة وموثوقة: الحماية المزدوجة من مفتاح الهواء وحماية التسرب تضمن سلامة الدائرة ، مما يقلل من خطر الحرائق والصدمات الكهربائية.
مزايا و أبرز:
- تكوين مرن: تكوينات الصندوق الكهربائي القابلة للتخصيص لتلبية متطلبات المشروع المختلفة ، واستيعاب سيناريوهات التطبيق المختلفة.
- عمر طويل: تضمن المواد عالية الجودة والحرفية الدقيقة عمر خدمة طويل للصندوق الكهربائي ، مما يقلل من تواتر الاستبدالات.
نطاق التطبيق:
- الحدائق الصناعية، ورش العمل المصنع، والبيئات الصناعية الأخرى.
- سيناريوهات الطلب المؤقت على الكهرباء، مثل مواقع البناء والمرافق المؤقتة.
- المرافق البلدية، مثل التحكم في إضاءة الشارع وإشارات المرور.
- لوحات إعلانية في الهواء الطلق، شاشات LED، ومعدات عرض تجارية أخرى.
- Landscape Facilities, such as garden irrigation systems and water fountains.

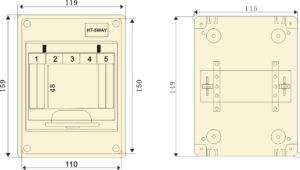

HT 5 طرق | ||
![]() | ||
الأبعاد الخارجية (مم) | ||
L | W | H |
115 | 150 | 90 |
الوزن الإجمالي | الوزن الصافي | التعبئة والتغليف |
13 | 11.9 | 40 |
حجم الكرتون (مم): 49x33x48 |

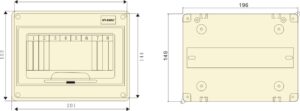

HT 8 طرق | ||
![]() | ||
الأبعاد الخارجية (مم) | ||
L | W | H |
197 | 150 | 90 |
الوزن الإجمالي | الوزن الصافي | التعبئة والتغليف |
14.2 | 13.2 | 30 |
حجم الكرتون (مم): 48x33x48.5 |

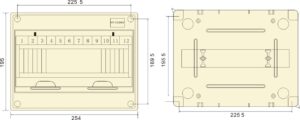

HT 12 طرق | ||
![]() | ||
الأبعاد الخارجية (مم) | ||
L | W | H |
250 | 193 | 105 |
الوزن الإجمالي | الوزن الصافي | التعبئة والتغليف |
16.3 | 15.3 | 20 |
حجم الكرتون (مم): 52.5×40.5×57 |

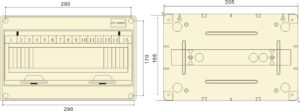

HT 15 طرق | ||
![]() | ||
الأبعاد الخارجية (مم) | ||
L | W | H |
305 | 195 | 105 |
الوزن الإجمالي | الوزن الصافي | التعبئة والتغليف |
18.5 | 17.5 | 20 |
حجم الكرتون (مم): 63×40.5×57 |
HT 18 طرق | ||
![]() | ||
الأبعاد الخارجية (مم) | ||
L | W | H |
360 | 198 | 105 |
الوزن الإجمالي | الوزن الصافي | التعبئة والتغليف |
20.4 | 19.4 | 20 |
حجم الكرتون (مم): 74×40.5×57 |

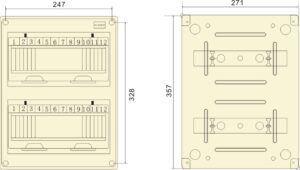

HT 24 طرق | ||
![]() | ||
الأبعاد الخارجية (مم) | ||
L | W | H |
270 | 350 | 105 |
الوزن الإجمالي | الوزن الصافي | التعبئة والتغليف |
14.5 | 13.6 | 10 |
حجم الكرتون (مم): 56.5×36.5×56.5 |
مادة القشرة: ABS
لوحة الباب الشفاف: الكمبيوتر الشخصي
خصائص المواد: مقاومة تأثير ممتازة، مقاومة الحرارة، مقاومة درجات الحرارة المنخفضة، مقاومة الكيميائية، أداء كهربائي جيد، لامع سطح جيد، إلخ.
شهادة:CE، ROHS
مستوى الحماية: IP65
الاستخدام: مناسبة للاستخدام الداخلي والخارجي ، بما في ذلك الكهربائية والاتصالات ومعدات مكافحة الحرائق وصهر الصلب والبتروكيماويات والإلكترونيات والطاقة والسكك الحديدية ومواقع البناء ومواقع التعدين والمطارات والفنادق والسفن والمصانع الكبيرة والمصانع الساحلية ومرافئ التفريغ ومرافق معالجة مياه الصرف الصحي ومرافق التلوث البيئي ، إلخ.
طريقة التثبيت:
- التثبيت الداخلي: يحتوي الصندوق على سكك دليل لتثبيت قطع الدائرة من نوع السكك الحديدية ، بالإضافة إلى قضبان الأسلاك المحايدة والأرضية للأسلاك.
- التثبيت الخارجي: يمكن تثبيته مباشرة على الجدار من خلال ثقوب التثبيت في الجزء السفلي من الصندوق (تثبيت على الجدار بالمسامير أو الأظافر من خلال الزوايا الأربع من الصندوق).
ثقوب المدخل والمخرج: تم تجهيز الصندوق بثقوب محجوزة للأسلاك الخيوطية.
