صندوق توزيع قوي قابل للتراكم

مربع توزيع قابل للتراكم دائم

سلسلة PHPEW

صناديق توزيع PHPE متعددة الاستخدامات وسهلة الاستخدام ودائمة للغاية. وهي مصنوعة من البولي إيثيلين الخفيف الوزن وتتوفر في أربعة أحجام قياسية. الزوايا المصممة خصيصا تسمح بالتراكم المستقر. بالإضافة إلى ذلك، يمكن تخصيص أحجام أكثر عند الطلب.

لديهم مجموعة واسعة من التطبيقات:

  • إمدادات الطاقة للأحداث

  • صناعة البناء: مشاريع البناء على نطاق واسع وأعمال التجديد الصغيرة

  • قطاع الصناعة الثقيلة

  • صناعة بناء السفن

  • مشاريع نشر الدفاع”

لوحة التوزيع الكهربائي للمسرح مرحلة عرض مربع توزيع الطاقة مرحلة تزوير صندوق التوزيع الكهربائي صندوق الطاقة الإضاءة الحدث

وقت التسليم لدينا هو حوالي أسبوع

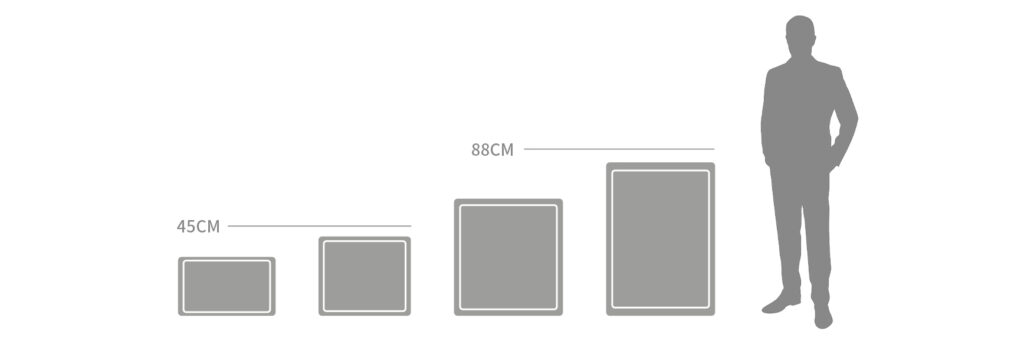

مخطط أبعاد سلسلة صناديق المسرح 2
مخطط الأسلاك الكهربائية للمسرح

وفقا للمتطلبات ، سنقوم بإنشاء صندوق التوزيع الخاص بك بشكل منفصل. إذا كنت تريد صندوق فارغ، يمكنني جعل ثقب لك مجانا.

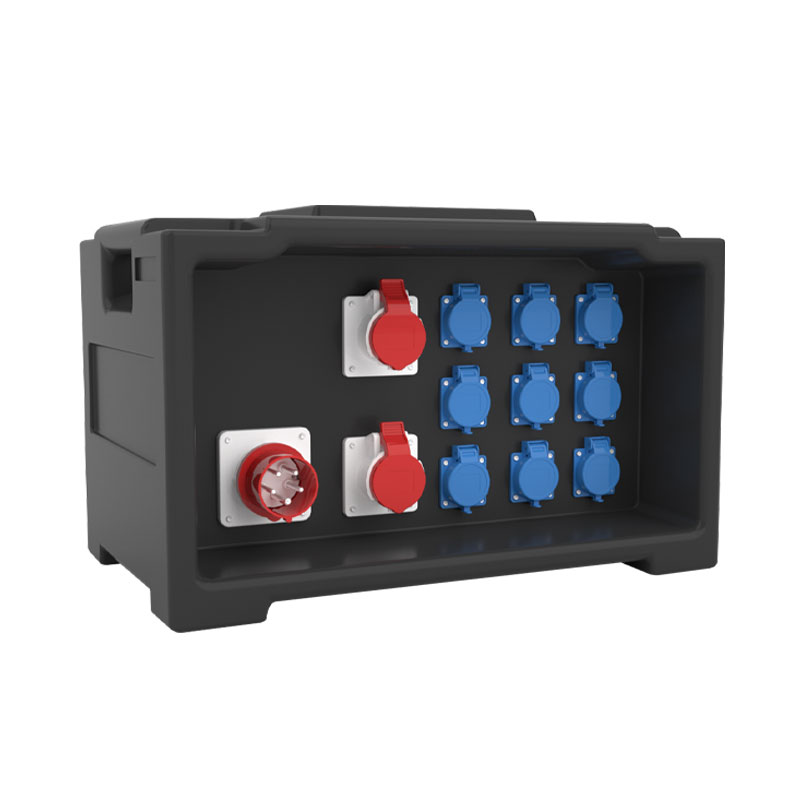

صندوق توزيع الإضاءة الصوتية والمسرحية PHLTD، مزود بـ 9 مقابس معيارية أوروبية و 2 مقابس صناعية

مدخلات: CEE 32A 5P
الناتج: 9 x schuko المقبس 2 x CEE 32A 5P
مقطع الدائرة: 1x RCBO 3P + N 40A (المفتاح الرئيسي)
9x MCB 1P 16A 1x RCBO 3P + N 40A

صندوق توزيع الإضاءة الصوتية والمسرحية PHLTD، مزود بـ 6 مقابس معيارية أوروبية و 2 مقابس صناعية

مدخلات: CEE 32A 5P
المخرج: 6 x المقابس schuko 2 x CEE 32A 5P
مقطع الدائرة: 1x RCBO 3P + N 40A (المفتاح الرئيسي)
6x MCB 1P 16A 1x RCBO 3P + N 40A
وظيفة إضافية: مقياس الأمبير الرقمي ثلاثي المراحل

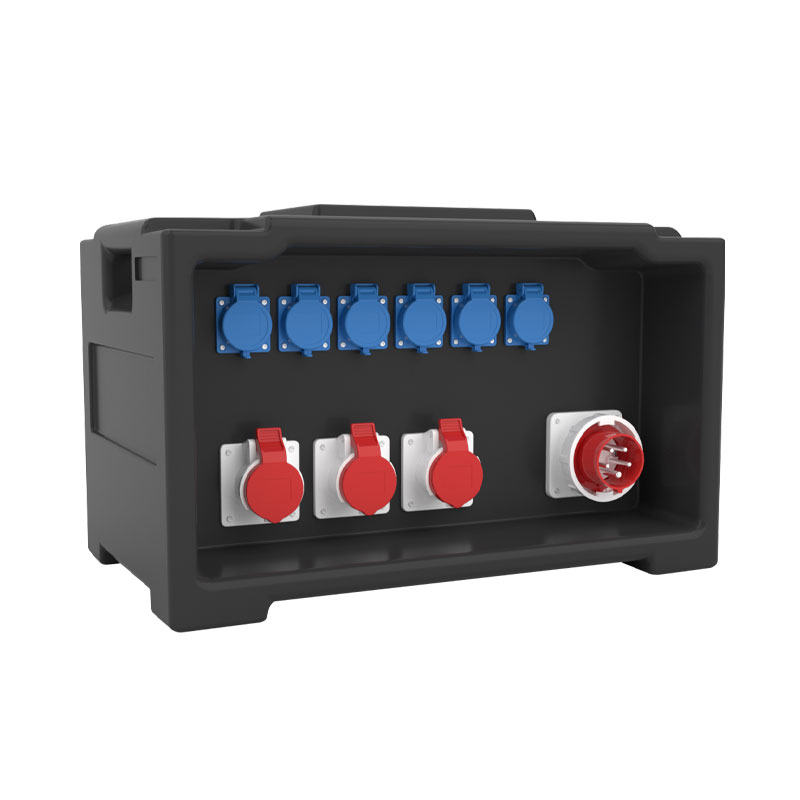

صندوق توزيع الإضاءة الصوتية والمسرحية PHLTD، مزود بـ 6 مقابس معيارية أوروبية و 3 مقابس صناعية ومقبس صناعي واحد

مدخلات: CEE 32A 5P
الناتج: 6 × موانئ schuko 3 × CEE 32A 5P
ذراع: 3x RCBO 3P + N 40A
6x RCBO 1P + N 25A

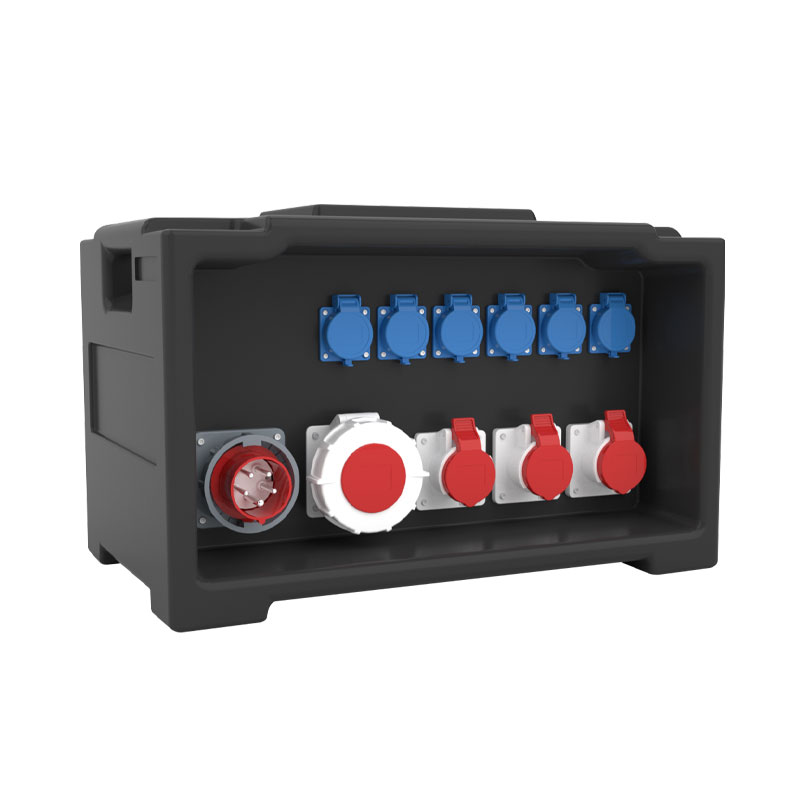

صندوق توزيع الإضاءة الصوتية والمسرحية PHLTD، مزود بـ 6 مقابس معيارية أوروبية و 4 مقابس صناعية ومقبس صناعي واحد

مدخلات: CEE 63A 5P
المخرج: 6 x المقابس schuko، 1 x CEE 63A 5P
3 × CEE 32A 5P
قاطع الدائرة: 1x RCBO 3P + N 63A (المفتاح الرئيسي)
3x RCBO 3P + N 40A 6x RCBO 1P + N 25A

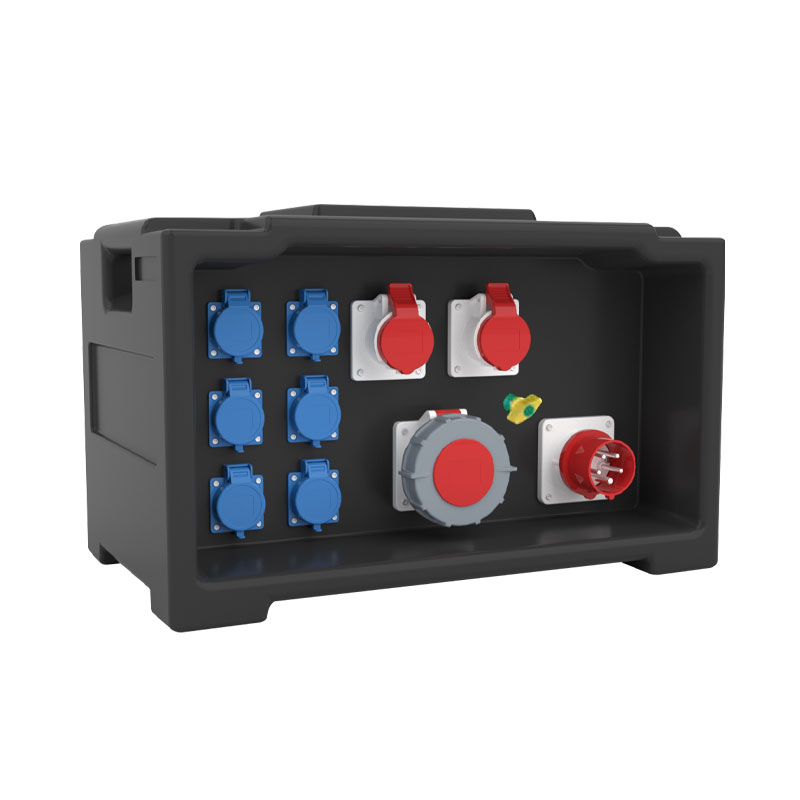

العربية: "صندوق توزيع إضاءة ومعدات الصوت PHLTD، مزود بـ 6 مقابس معيارية أوروبية و 1 قابس صناعي"

مدخلات: CEE 63A 5P
الناتج: 6 x موانئ schuko 2 x CEE 32A 5P
1 × CEE 63A 5P
موصل: 1x RCBO 3P + N 63A (المفتاح الرئيسي)
6x MCB 1P + N 25A 2x RCBO 3P + N 40A

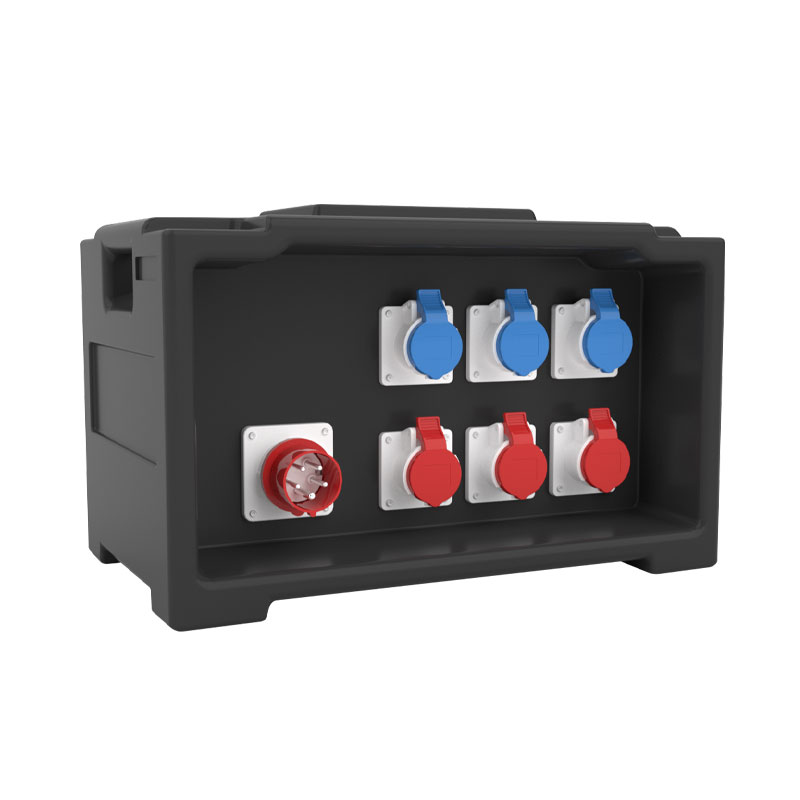

العربية: "صندوق توزيع إضاءة ومعدات الصوت PHLTD، مزود بست مقابس صناعية وقابس صناعي 5 دبابيس"

مدخلات: CEE 63A 400V 5P
الناتج: 3 × CEE 32A 400V 5P 3 × CEE 32A 230V 3P
قاطع الدائرة: 3x MCB 32A C 3P
3x RCBO 32A 30mA 2P

العربية: صندوق توزيع إضاءة الصوت والمعدات من PHLTD، مجهز بست مقابس صناعية حمراء ومنفذ صناعي 5 دبوس

مدخلات: CEE 125A 400V 5P
الناتج: 6x CEE 32A 400V 5P
قاطع الدائرة: 6x MCB 32A C 3P

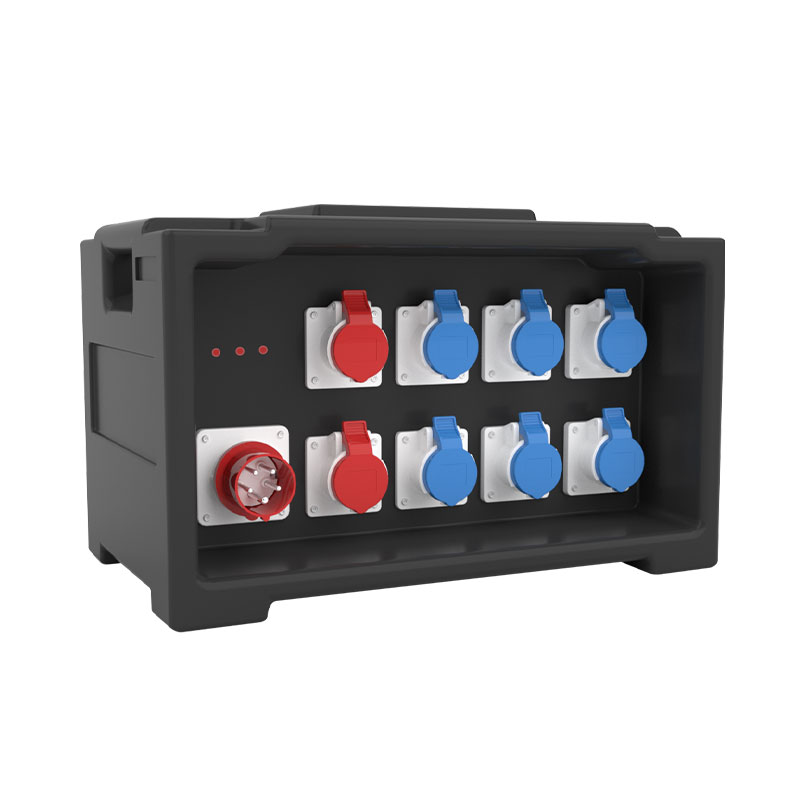

صندوق توزيع إضاءة الصوت والمسرح PHLTD، مزود بـ 8 مقابس صناعية و 1 قابس صناعي 5 دبابيس

مدخلات: CEE 63A 400V 5P
الناتج: 2 × CEE 32A 400V 5P 6 × CEE 16A 230V 3P
قاطع الدائرة: 1x RCBO 3P + N 63A (المفتاح الرئيسي)
6x MCB 16A C 1P 2x RCBO 32A 30mA 3P + N

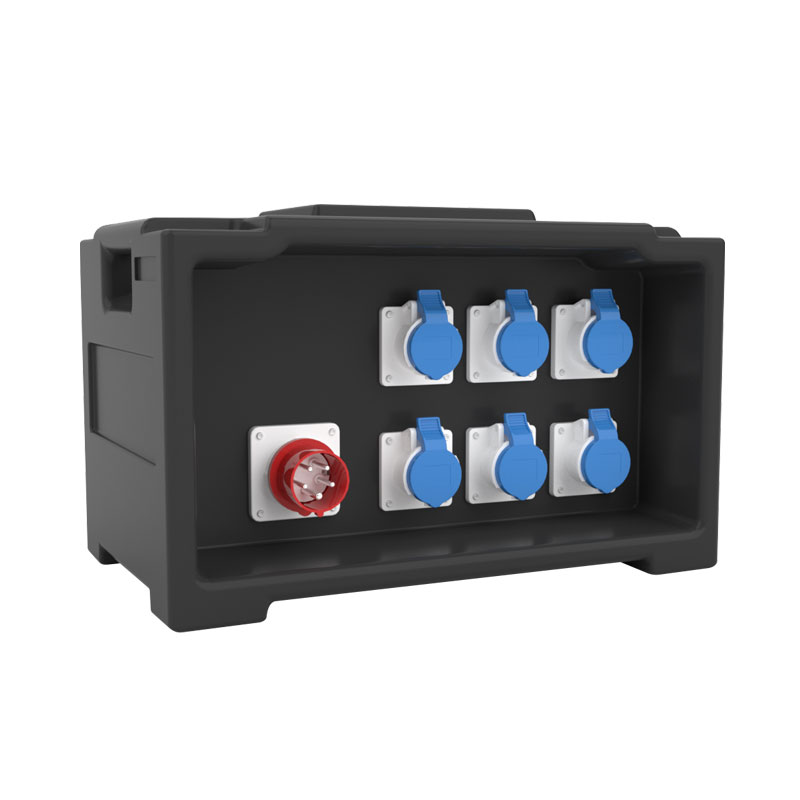

صندوق توزيع إضاءة الصوت والمسرح PHLTD، مزود بـ 6 مقابس صناعية زرقاء و 1 قابس صناعي 5 دبابيس

مدخلات: CEE 63A 400V 5P
الناتج: 6x CEE 32A 230V 3P
قاطع الدائرة: 1x RCD 63A 30mA 4P (المفتاح الرئيسي)
6x RCBO 32A 30mA 2P

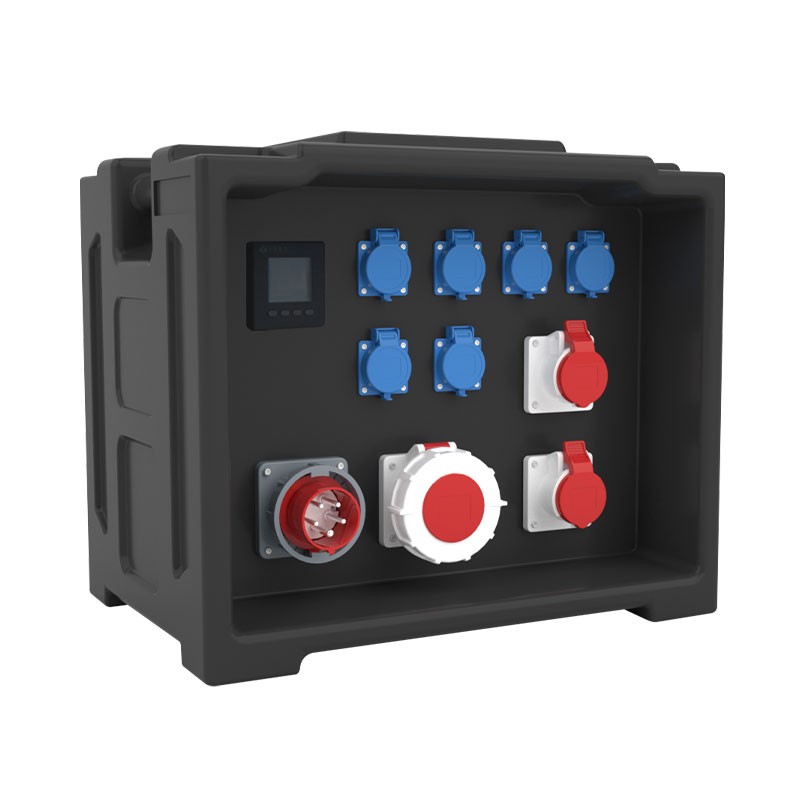

معدات إضاءة المسرح PHLTD، مزودة بمقابس صناعية متعددة الوظائف

مدخلات: CEE 63A 400V 5P
المخرج: 6x شوكو المقابس 2x CEE 32A 400V 5P
1x CEE 63A 400V 5P
مقطعات الدائرة: 1x RCBO 63A 30mA 4P
1x RCBO 40A 30mA 4P 6x MCB 16A 1P
2x MCB 32A 3P
وظائف إضافية: مقياس التيار والجهد الرقمي ثلاثي المراحل

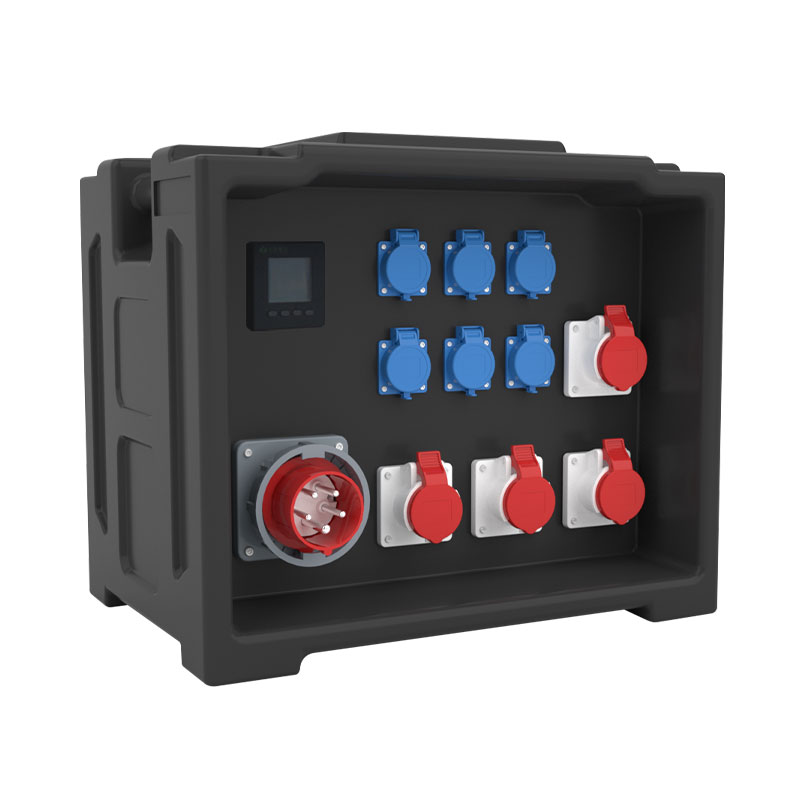

صندوق توزيع إضاءة المسرح PHLTD، مزود بمقابس صناعية ومقابس طاقة

مدخلات: CEE 63A 400V 5P
الناتج: 6 مقابس schuko، 4 CEE 32A 400V 5P
قاطع الدائرة: 1 RCBO 63A 30mA 4P (المفتاح الرئيسي)
4 MCBs 32A 3P 6 MCBs 16A 1P
وظيفة إضافية: مقياس الأمبير الرقمي ثلاثي المراحل ومقياس الفولت

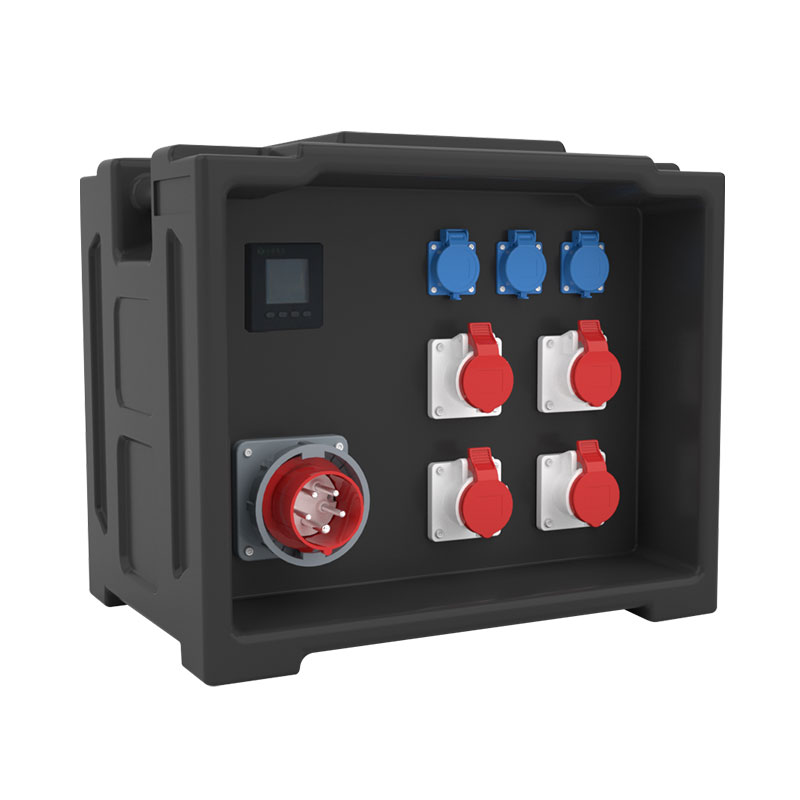

صندوق توزيع إضاءة المسرح PHLTD، مزود بمقابس صناعية ومقابس طاقة متعددة

مدخلات: CEE 63A 400V 5P
الناتج: 3 المقابس schuko، 4 CEE 32A 400V 5P
قاطع الدائرة: 1 RCBO 63A 30mA 4P
3 MCBs 16A 1P 4 MCBs 32A 3P
وظيفة إضافية: مقياس الأمبير الرقمي ثلاثي المراحل

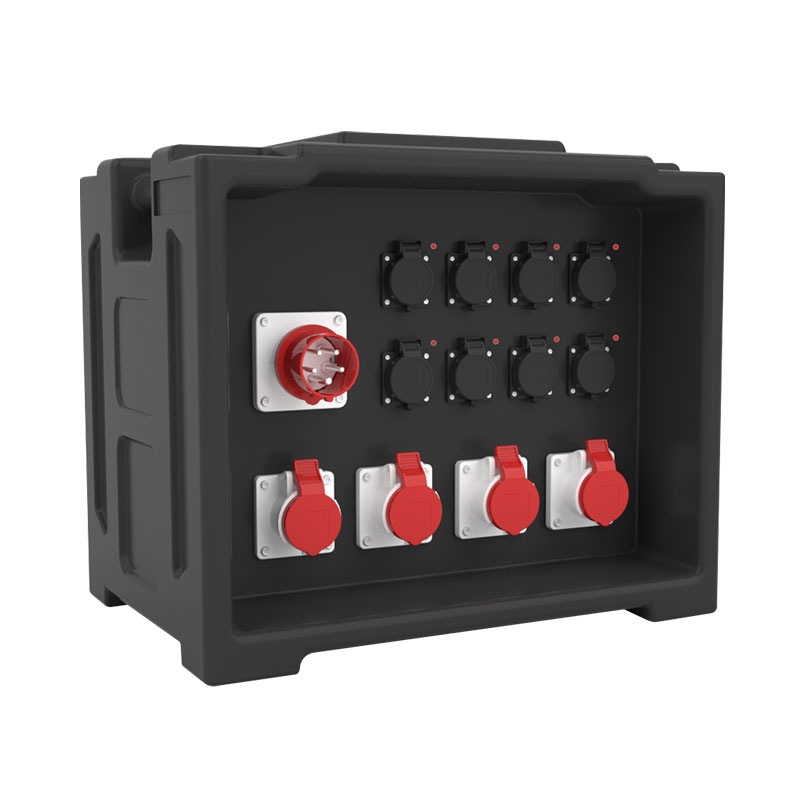

صندوق توزيع إضاءة المسرح PHLTD، مزود بمقابس صناعية ومقابس طاقة متعددة، مناسب لمعدات المسرح

مدخلات: CEE 63A 400V 5P
المخرج: 8x المقابس schuko 4x CEE 32A 400V 5P
قاطع الدائرة: 1x RCBO 63A 30mA 4P (المفتاح الرئيسي)
8x MCB 16A 1P 4x MCB 32A 3P
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

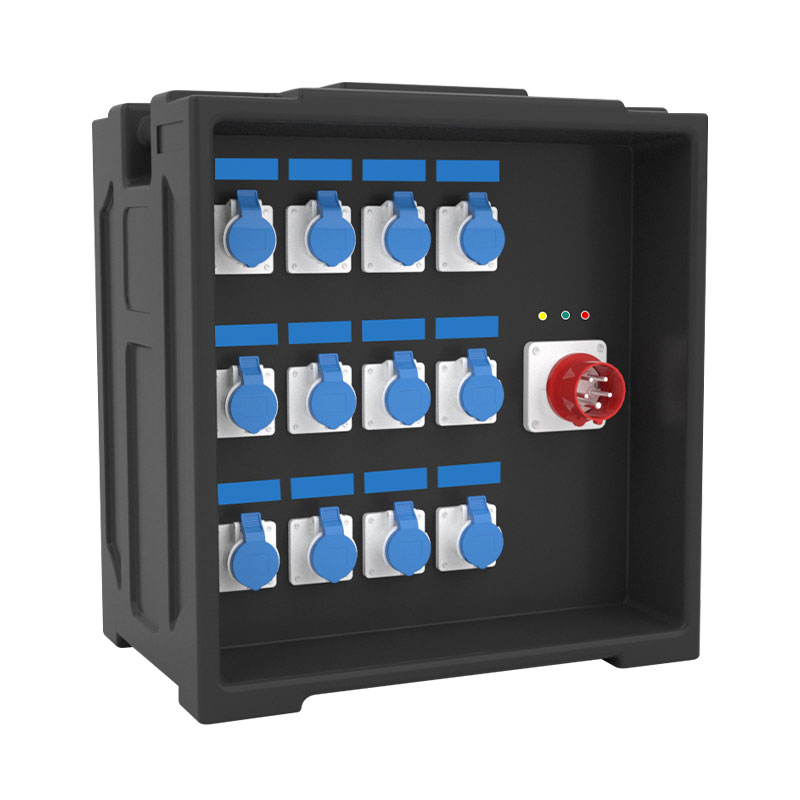

صندوق توزيع إضاءة المسرح PHLTD، تصميم محمول مزود بـ 13 مقبس صناعي ومقبس خمس دبابيس واحد، مناسب لمعدات دي جي المسرح والإضاءة LED

مدخلات: CEE 63A 400V 5P
الناتج: 12x CEE 16A 230V 3P
1x CEE 32A 400V 5P
قاطع الدائرة: 1x RCBO 63A 30mA 4P (المفتاح الرئيسي)
12x MCB 16A 1P
1x MCB 32A 3P
إضافية: مقياس الأمبير والفولت الرقمي ثلاثي المراحل

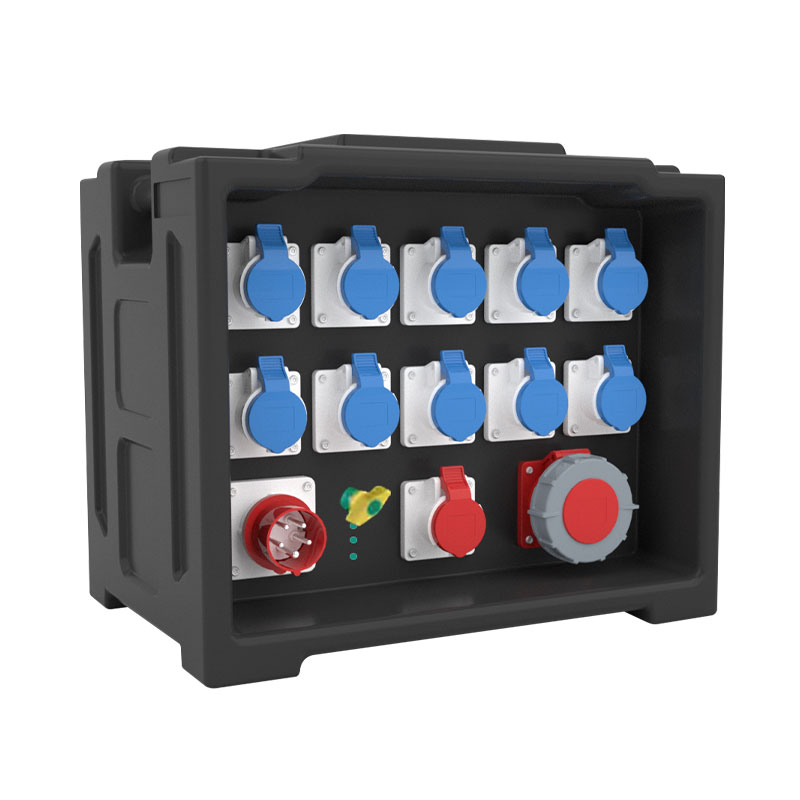

صندوق توزيع إضاءة المسرح PHLTD، تصميم محمول مزود بـ 11 مقبس صناعي، مقبس 63A واحد ومقبس صناعي خمس دبابيس واحد، مناسب لمعدات دي جي المسرح والإضاءة LED

مدخلات: CEE 63A 400V 5P
الناتج: 5x CEE 16A 230V 3P 5x CEE 32A 230V 3P
1x CEE 32A 400V 5P 1x CEE 63A 400V 5P
قاطع الدائرة: 1x RCBO 63A 30mA 4P المفتاح الرئيسي
5x MCB 16A 1P
5x MCB 32A 1P 1x MCB 32A 3P
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

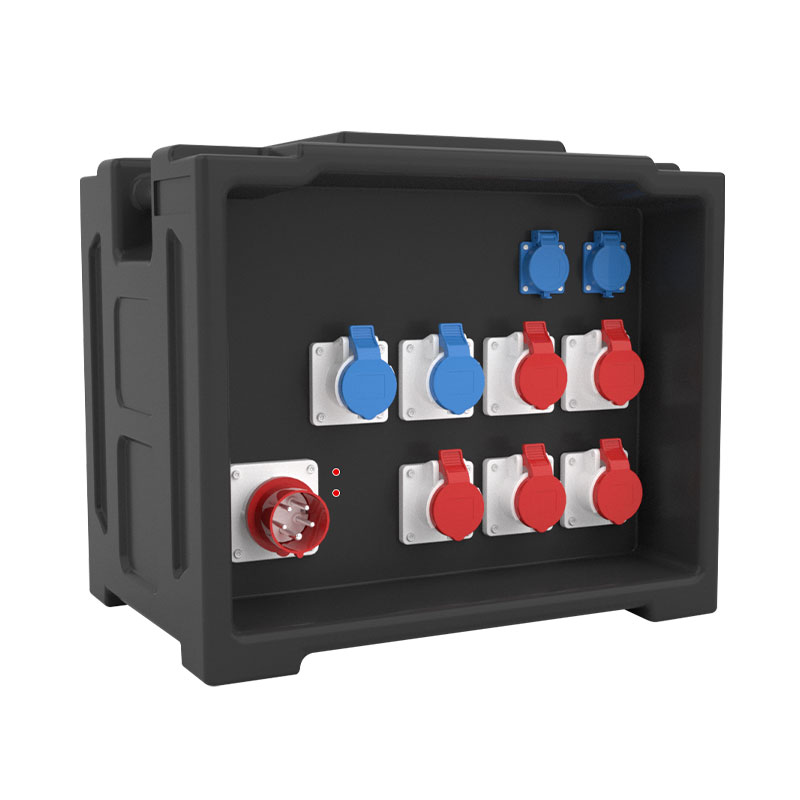

صندوق توزيع المسرح PHLTD، مزود بمقابس صناعية متعددة، مصمم لمعدات المسرح والإضاءة

مدخلات: CEE 63A 400V 5P
الناتج: 5x CEE 32A 400V 5P 2x CEE 16A 230V 3P
2x شوكو المقابس
قاطع الدائرة: 1x RCD 63A 30mA 4P (المفتاح الرئيسي)
5x MCB 32A C 3P
2x MCB 16A C 1P 2x MCB 16A C 1P
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

صورة تعرض مساحة مكتبية حديثة

مدخلات: CEE 63A 400V 5P
الناتج: 3x CEE 32A 400V 5P 3x CEE 16A 230V 3P
3x شوكو
الرف: 1x RCBO 63A 30mA 4P 3x MCB 32A C 3P
3x MCB 16A C 1P 3x MCB 16A C 1P
الميزات الإضافية: مقياس التيار والجهد الرقمي

صندوق توزيع مسرح محمول

مدخلات: CEE 63A 400V 5P
الناتج: 5x CEE 16A 230V 3P 4x CEE 32A 400V 5P
1x CEE 63A 400V 5P
قاطع الدائرة: 1x RCBO 63A 30mA 4P 5x MCB 16A C 1P
4x MCB 32A C 3P

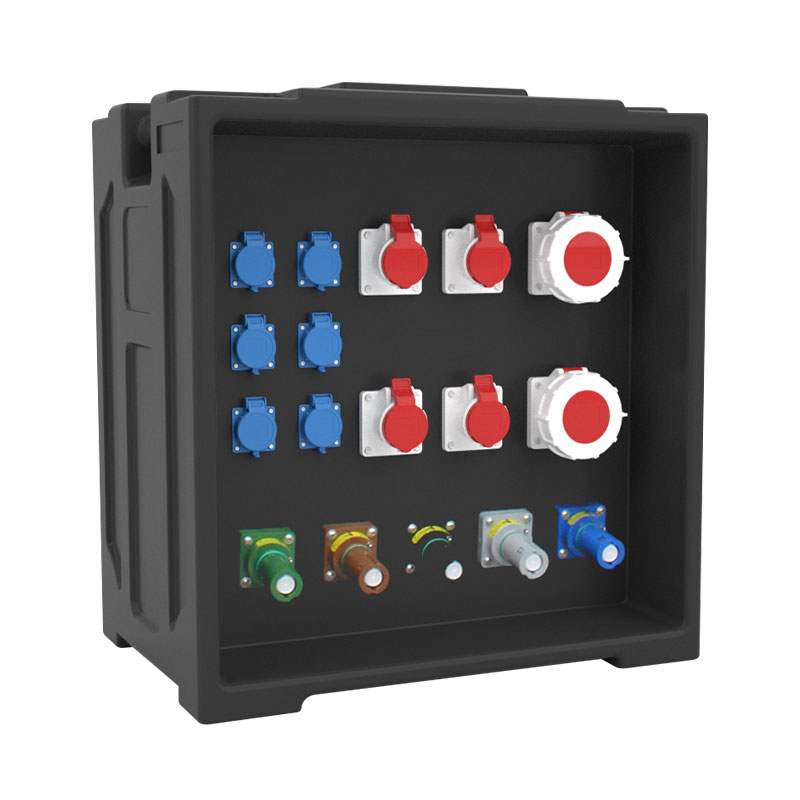

مدخلات: Powerlock 400A
المخرج: 6x المقابس schuko 4 × CEE 32A 400V 5P
2x CEE 63A 400V 5P
قاطع الدائرة: 6x RCBO 1P + N 25A 4x RCBO 3P + N 40A
2x RCBO 3P + N 63A

صندوق توزيع إضاءة LED للمسرح الكبير

مدخلات: CEE 63A 400V 5P
الناتج: 12 × CEE 16A 230V
2 × CEE 32A 400V 5P 1 × CEE 63A 400V 5P
قاطع الدائرة: 1x RCBO 3P + N 63A (المفتاح الرئيسي)
12x RCBO 1P + N 25A
2x RCBO 3P + N 40A
وظيفة إضافية: مقياس الأمبير الرقمي ثلاثي المراحل

صورة عرض المعدات

مدخلات: CEE 125A 400V 5P
المخرج: 6 x المقابس schuko، 4 x CEE 32A 400V 5P
2 × CEE 63A 400V 5P 1 × CEE 125A 400V 5P
مقطع الدائرة: 1x RCBO 4P 125A (المفتاح الرئيسي)
6x MCB 1P 16A 2x RCBO 3P + N 63A 2x RCBO 3P + N 63A
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

صورة المعدات في حالة التشغيل

مدخلات: CEE 63A 400V 5P
المخرج: 6 x المقابس schuko، 8 x CEE 16A 400V 5P
2 × CEE 32A 400V 5P
قاطع الدائرة: 1x RCBO 3P + N 63A (المفتاح الرئيسي)
6x MCB 1P 16A 8x MCB 3P 16A 2x MCB 3P 32A

صندوق توزيع إضاءة LED للمسرح الكبير

مدخلات: CEE 63A 400V 5P
الناتج: 12x CEE 16A 230V 3P
قاطع الدائرة: 1x MCB 3P 63A (المفتاح الرئيسي)
12x MCB 1P 16A
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

صورة عرض المعدات

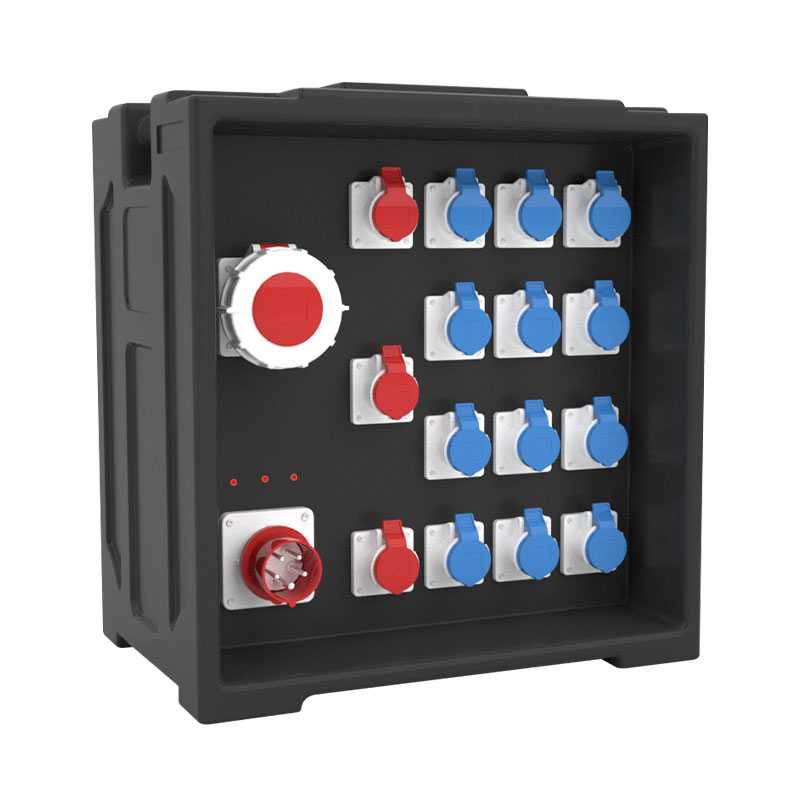

مدخلات: CEE 63A 400V 5P
الناتج: 1 × CEE 63A 400V 5P 3 × CEE 32A 400V 5P
12 × CEE 16A 230V 3P
قاطع الدائرة: 1x RCBO 3P + N 63A (المفتاح الرئيسي)
3x MCB 3P 32A 12x MCB 1P 16A

صورة المعدات في حالة التشغيل

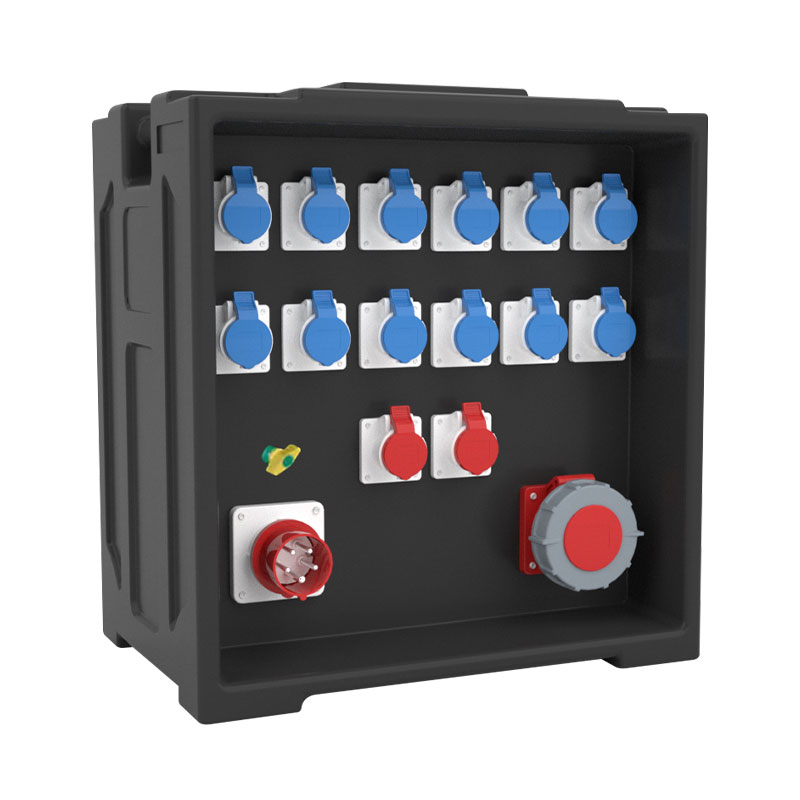

مدخلات: CEE 63A 400V 5P
الناتج: 6 × CEE 16A 230V 3P 6 × CEE 32A 230V 3P
2x CEE 32A 400V 5P 1x CEE 63A 400V 5P
مقطع الدائرة: 1x RCBO 3P + N 100A (المفتاح الرئيسي)
6x MCB 1P 16A 6x MCB 1P 32A 2x MCB 3P 32A

صورة عرض المعدات

مدخلات: CEE 125A 400V 5P
الناتج: 6 × CEE 16A 230V 3P 6 × CEE 32A 230V 3P
2x CEE 32A 400V 5P 1x CEE 63A 400V 5P
مقطع الدائرة: 1x RCBO 3P + N 100A (المفتاح الرئيسي)
6x MCB 1P 16A 6x MCB 1P 32A 2x MCB 3P 32A

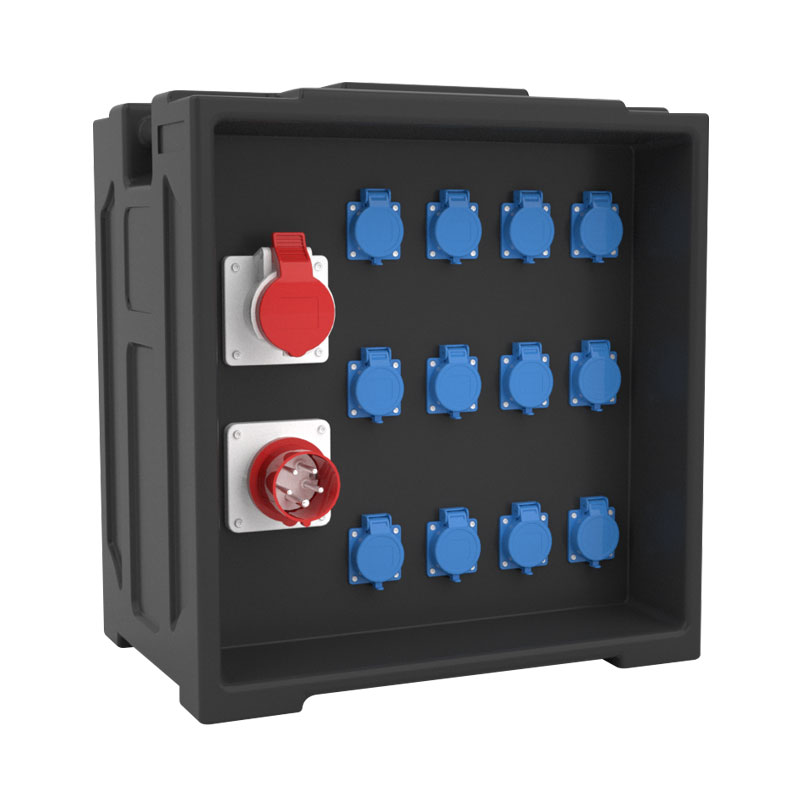

صندوق طاقة LED للمسرح الكبير

مدخلات: CEE 63A 400V 5P
الناتج: 1x CEE 63A 400V 5P
12x مقبس شوكو
قاطع الدائرة: 1x RCBO 3P + N 63A 12x MCB 1P 16A
1x MCB 3P 63A
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

صورة عرض المعدات

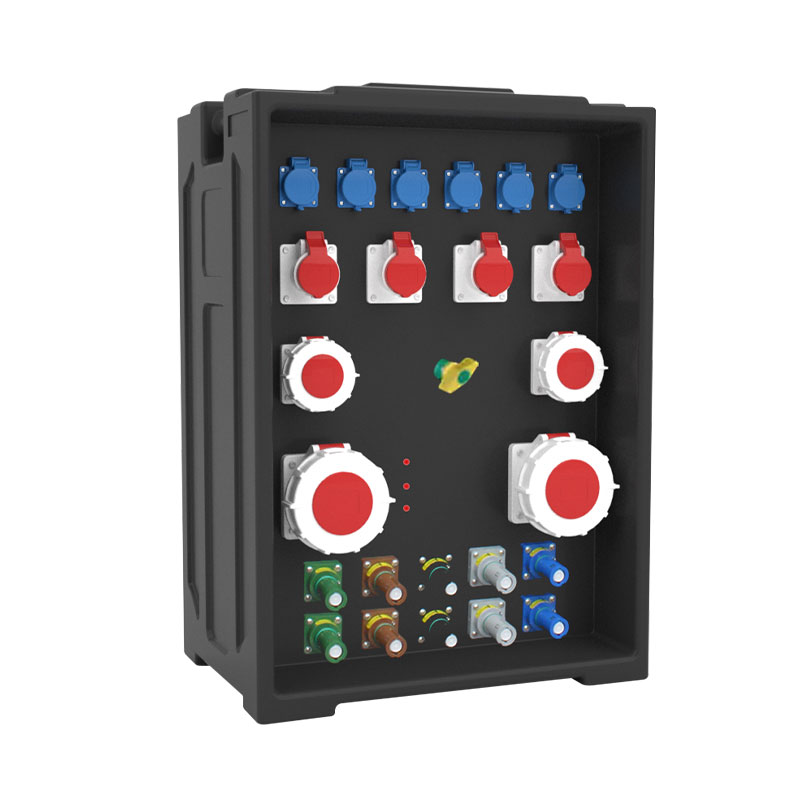

مدخلات: Powerlock 400A
الخروج العكسي: Powerlock 400A
المخرج: 6 x المقابس schuko، 4 x CEE 32A 400V 5P
2 × CEE 63A 400V 5P 2 × CEE 125A 400V 5P
مقطع الدائرة:
6x MCB 1P 16A 2x RCBO 3P + N 63A 2x RCBO 3P + N 63A 2x MCCB 4P 250A
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

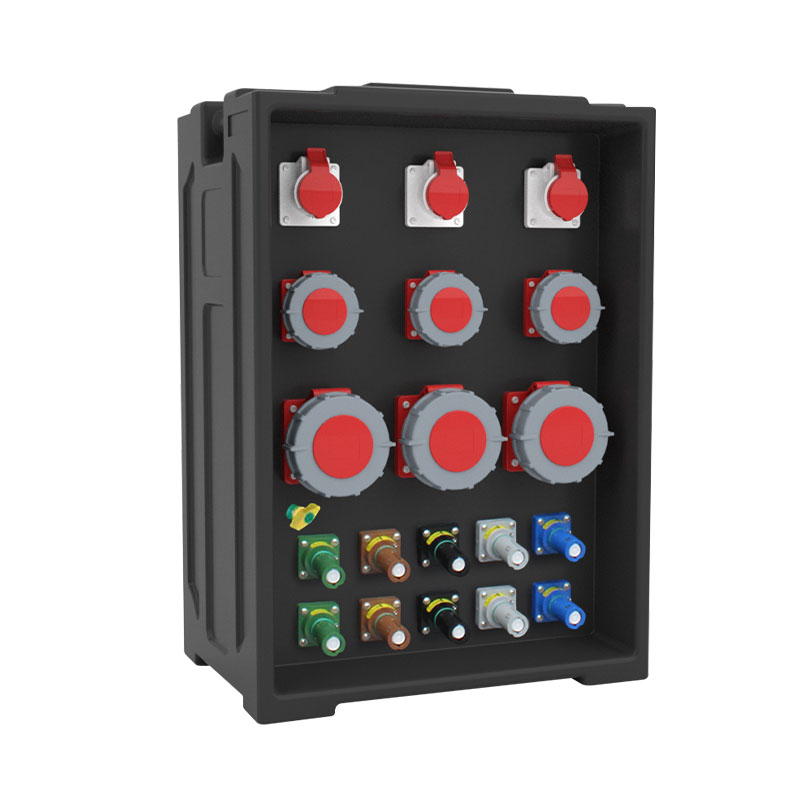

صندوق توزيع إضاءة المسرح المحمول القابل للتخصيص

مدخلات: Powerlock 400A
الخروج العكسي: Powerlock 400A
الناتج: 3 × CEE 32A 400V 5P 3 × CEE 63A 400V 5P
3 × CEE 125A 400V 5P
قاطع الدائرة: 3x RCBO 3P + N 40A 3x RCBO 3P + N 63A 3x RCBO 4P 125A
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

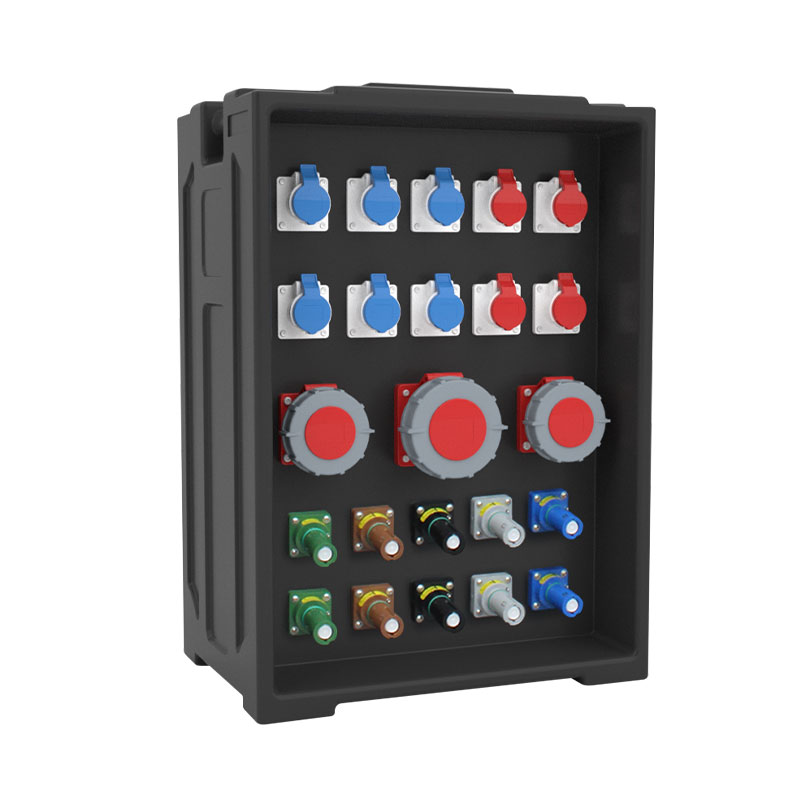

صندوق إضاءة المسرح المحمول القابل للتخصيص

مدخلات: Powerlock 400A
الخروج العكسي: Powerlock 400A
الناتج: 6x CEE 16A 230V 3P 4x CEE 32A 400V 5P
2 × CEE 63A 400V 5P 1 × CEE 125A 400V 5P
قاطع الدائرة: 1x MCCB 250A 4P (المفتاح الرئيسي)
6x MCB 1P 16A 4x RCBO 3P + N 40A 2x RCBO 3P + N 63A 1x RCBO 4P 125A
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

صندوق إضاءة المسرح المحمول القابل للتخصيص

مدخلات: Powerlock 400A
الناتج: 3x CEE 125A 400V 5P 2x CEE 63A 400V 5P
2 × CEE 32A 400V 5P 3 × schuko
مقطع الدائرة المقبس: 3x MCB 125A C 3P 2x MCB 63A C 3P
2x MCB 32A C 3P 3x MCB 16A C 1P
1x RCBO 63A 30mA 4P

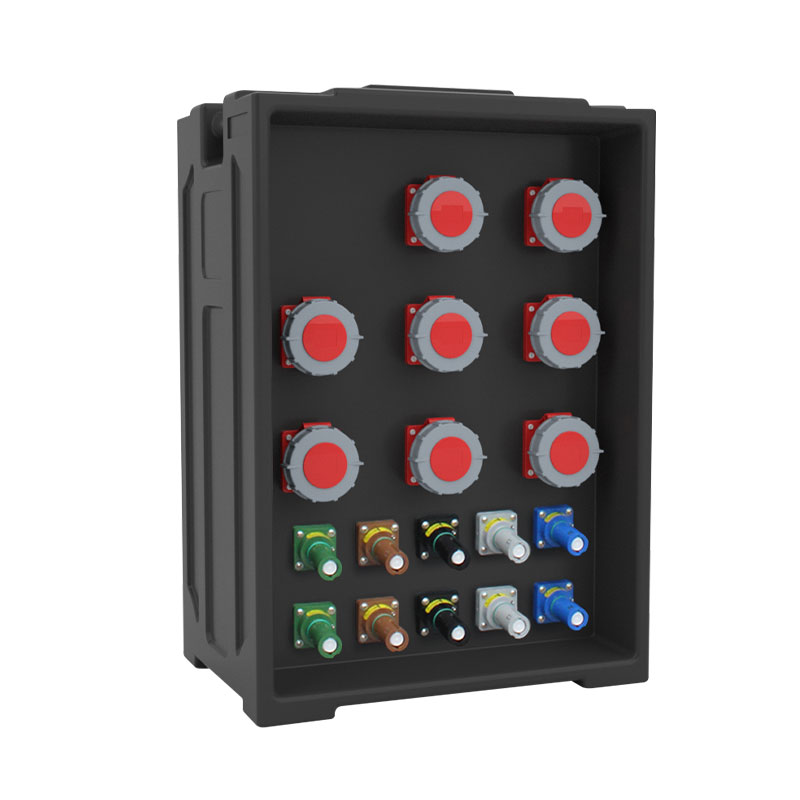

صندوق إضاءة المسرح المحمول القابل للتخصيص

مدخلات: Powerlock 400A

الخروج العكسي: Powerlock 400A

الناتج: 8x CEE 63A 400V 5P

قوس: MCCB 400A 3P 8x MCB 63A C 3P

وظائف إضافية: مقياس أمبير رقمي، مقياس فولت

صندوق إضاءة المسرح المحمول القابل للتخصيص

مدخلات: Powerlock 400A
الخروج العكسي: Powerlock 400A
الناتج: 3x CEE 16A 230V 3P 2x CEE 32A 400V 5P
2 × CEE 63A 400V 5P 3 × CEE 125A 400V 5P
مقطع الدائرة: مقطع الدائرة: 1x ELCB 250A 4P (المفتاح الرئيسي)
3x MCB 16A C 1P 2x MCB 32A C 3P 2x MCB 63A C 3P 3x MCB 125A C 3P
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

صندوق توزيع الطاقة المحمول الكبير القابل للتخصيص

مدخلات: Powerlock 400A
الخروج العكسي: Powerlock 400A
الناتج: 10x CEE 32A 400V 5P 1x CEE 63A 400V 5P
قاطع الدائرة: 1x ELCB 250A 4P (المفتاح الرئيسي)
10x MCB 32A C 3P 1x MCB 63A C 3P
وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

صندوق توزيع الطاقة المسرحي الكبير القابل للتخصيص

مدخلات: CEE 125A 400V 5P

الناتج: 6 × CEE 16A 230V 3P 12x CEE 32A 230V 3P

2x CEE 32A 400V 5P 1x CEE 63A 400V 5P

مقطع الدائرة: 1x RCBO 4P 125A (المفتاح الرئيسي)

6 MCBs 1P 16A 12 MCBs 1P 32A 2 MCBs 3P 32A

1 MCB 3P 63A

وظيفة إضافية: قياس التيار والجهد الرقمي ثلاثي المراحل

حلول توزيع الطاقة المهنية للمرحلة والحدث: دليل شامل لصناديق توزيع الطاقة
في العروض المسرحية الحديثة والإنتاجات المسرحية والمناسبات المختلفة ، يشكل نظام توزيع الطاقة الموثوق به وآمن العمود الفقري لأي نشاط ناجح. من العروض الحميمة إلى المهرجانات على نطاق واسع ، فإن اختيار معدات توزيع الطاقة المناسبة (التي تسمى عادة “صناديق توزيع الطاقة” أو “صناديق التوزيع”) أمر حاسم لضمان التشغيل المستقر لجميع الأنظمة الكهربائية. يستكشف هذا الدليل النظام البيئي الكامل لحلول توزيع الطاقة ، مما يساعد المهنيين على اتخاذ قرارات مستنيرة.
I. الوظائف الأساسية والأنواع الشائعة لمعدات توزيع الطاقة

1- المفاهيم الأساسية
صناديق توزيع الطاقة (المعروفة أيضا باسم “توزيعات كهربائية” أو “لوحات الطاقة”) هي أجهزة مهنية مصممة لتوزيع الطاقة الرئيسية (الطاقة الرئيسية) بأمان على مخرجات متعددة. تلعب هذه الأنظمة أدوار حيوية في إمدادات الطاقة المسرحية (الطاقة المسرحية) ، وطاقة الحدث المؤقتة (توزيع طاقة الحدث) ، ومرافق المسرح الدائمة.

2. فئات المعدات الرئيسية
حلول الجوال
تتميز صناديق توزيع الطاقة المحمولة (صندوق توزيع الطاقة المحمول) بتصاميم خفيفة الوزن مع غلافات مطاطية (على سبيل المثال ، صندوق توزيع المطاط 63A) ، مما يوفر حماية مصنفة IP للأحداث في الهواء الطلق والإنتاجات الجولة.
أنظمة الرف المثبتة
تتيح رف صندوق الطاقة (Rack Distro) إدارة الكابلات النظيفة من خلال التصاميم الموحدة ، والتي تستخدم عادة في المسارح والأماكن الكبيرة.
خيارات القدرة الحالية
متوفر في 16A / 32A توزيعات صغيرة، وحدات متوسطة المدى 63A (على سبيل المثال، Rubber Box 63A Distro)، وأنظمة ثقيلة 125A لتلبية متطلبات الحمل المختلفة.
موصلات متخصصة
صناديق توزيع قفل الكام تضمن اتصالات سريعة وآمنة ، في حين تتميز صناديق توزيع الكهرباء المزورة بالمرحلة بموصلات مضادة للاهتزاز للمعدات الجوية.
ثانياً. سيناريوهات التطبيق الرئيسية
1. أنظمة الإنتاج المرحلة
توزيع الطاقة الإضاءة
صناديق طاقة الإضاءة المرحلية (طاقة الإضاءة المرحلية) مع مخرجات ثلاثية المراحل 63A تدعم الرؤوس المتحركة وجدران LED.
