مقبس القرن القياسي الأوروبي

PHLTD المقبس الصناعي الأوروبي

سلسلة الراينو سوكت الطاقة القياسية للاتحاد الأوروبي

تم تصميم PHLTD European Rhino Industrial Socket لتلبية معايير الاتحاد الأوروبي للاتصالات الكهربائية عالية الطاقة في البيئات الصناعية والمرحلة. صممت لتطبيقات التيار العالي ذات النواة الواحدة ، تضمن هذه المقابس توزيع طاقة آمن وموثوق به ومستقر. البناء القوي والامتثال للوائح الأوروبية يجعله مثاليًا لحالات الاستخدام الصعبة حيث يكون الأداء والسلامة أساسيين.

تم تصميمها لتلبية المعايير الأوروبية لتوزيع الطاقة الكهربائية العالية، وتوفير أداء موثوق واتصالات آمنة في:

  • أنظمة الطاقة للمرحلة والحدث
  • المرافق والمصانع الصناعية
  • إعدادات الطاقة التجارية والبناء القياسية الأوروبية
أوروبا القياسية القرن المقبس、PHLTD أوروبا القرن سلسلة المقبس、أوروبا القرن الصناعية موصل الطاقة、مقاومة للماء أوروبا القرن المقبس、المرحلة والصناعية الاتحاد الأوروبي القياسية القرن المقبس
جدول معايير المقبس PHLTD

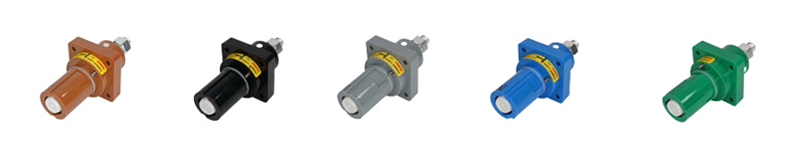

PHLTD European Standard 150-400A 380V Single-Core Rhino Male Plug – High-Current Stage Lighting Connector in Brown, Black, Gray, Blue, and Green
1. تتكون نقطة اتصال المقبس الموصل من رأس بلاستيكي صلب ، والذي يتصل بالسلك والموصل الإناثي على المقبس
2. يأتي مع سلك الفولاذ المقاوم للصدأ M12 والسترونتيوم الأم، كما يأتي مع أجزاء الطقق لسهولة الأسلاك
3.يحتوي القشرة على خمسة ألوان وعلامات مرحلة مختلفة ، ولا يمكن توصيل مراحل مختلفة لمنع سوء الاتصال
4. يتم تغطية الجزء العلوي من إبرة الدليل برأس بلاستيكي صلب لمنع حوادث الصدمة الكهربائية
5. مستوى حماية IP 2X ، مما يوفر استخدام آمن لمنع الصدمة الكهربائية
6. حجم ثقوب تثبيت المسمار الأربعة الجانبية هو Dia5,5 مم. مناسبة لتركيب مقعد مفتوح

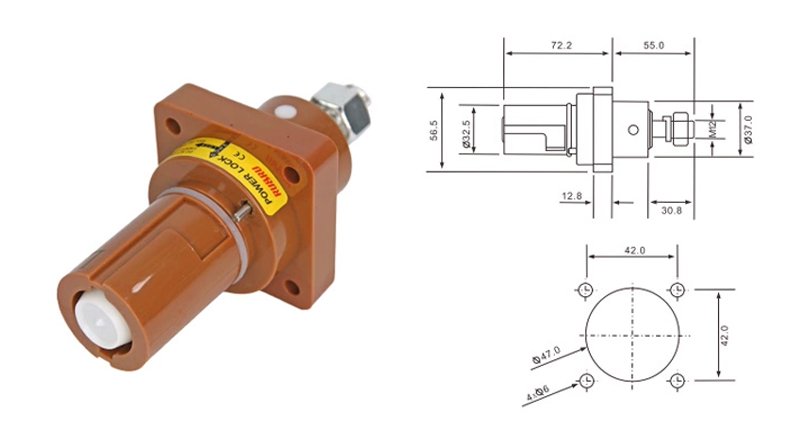

PHLTD European Standard 150–400A 380V Single-Core Rhino Plug for Stage Lighting – Connector Dimension Diagram
نموذجأنواعرقم الخط المقابلاللونمواصفات المسمار والمكسر
RPGZ400-BNالمقبس الكهربائي على المقعدالخط 1بنيM12
RPGZ400-BKالمقبس الكهربائي على المقعدالخط 2أسودM12
RPGZ400-GYالمقبس الكهربائي على المقعدالخط 3رماديM12
RPGZ400-BUالمقبس الكهربائي على المقعدصفر خطأزرقM12
RPGZ400-GNالمقبس الكهربائي على المقعدأسلاك الأرضأخضرM12
جدول معايير المقبس PHLTD

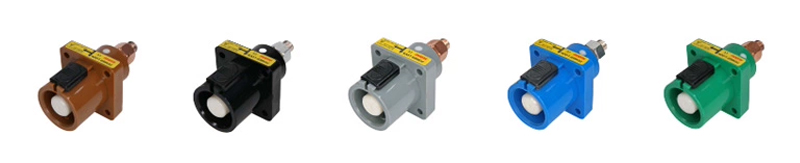

PHLTD European Standard 150–400A 380V Single-Core Rhino Socket Connector for Stage Lighting – Brown, Black, Gray, Blue, Green
1. تتكون نقطة اتصال المقبس الموصل من رأس بلاستيكي صلب ، والذي يتصل بالموصل الذكوري على السلك
2. يأتي مع M12 سلك فضي ومكسر، وأجزاء طوق إضافية لسهولة الأسلاك والاستخدام
3. يحتوي القشرة على خمسة ألوان وعلامات مرحلة مختلفة ، ولا يمكن توصيل مراحل مختلفة لمنع سوء الاتصال
4. يتم تغطية الجزء العلوي من إبرة الدليل برأس بلاستيكي صلب لمنع حوادث الصدمة الكهربائية
5. مستوى حماية IP 2X ، مما يوفر استخدام آمن لمنع الصدمة الكهربائية
6. حجم ثقوب تثبيت المسمار الأربعة الجانبية هو Dia5,5 مم. مناسبة لتركيب مقعد مفتوح
7.يمكن لدبوس السلامة الربيعي الضغط بقوة ضد أخدود دبوس المخرج لمنع الاتصال من التخفيف

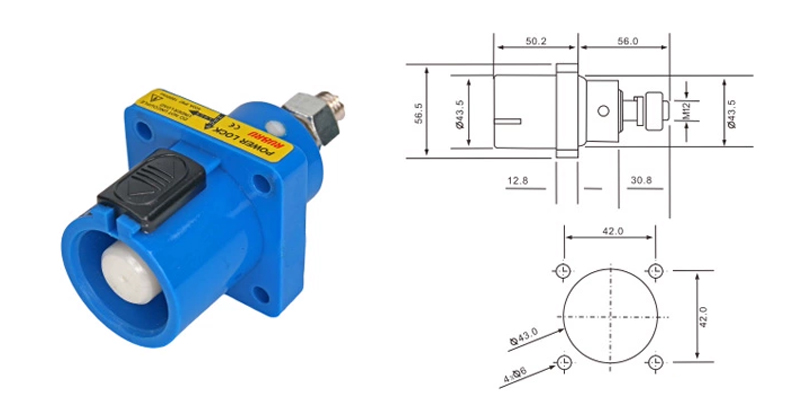

PHLTD European Standard 150-400A 380V Single-Core Rhino Power Connector – Dimension Drawing
نموذجأنواعرقم الخط المقابلاللونمواصفات المسمار والمكسر
RPMZ400-BNعلى متن محطة البث الكهربائيةالخط 1بنيM12
RPMZ400-BKعلى متن محطة البث الكهربائيةالخط 2أسودM12
RPMZ400-GYعلى متن محطة البث الكهربائيةالخط 3رماديM12
RPMZ400-BUعلى متن محطة البث الكهربائيةصفر خطأزرقM12
RPMZ400-GNعلى متن محطة البث الكهربائيةأسلاك الأرضأخضرM12
PHLTD على الانترنت الكهربائية الذكور التوصيل جدول المعلمات

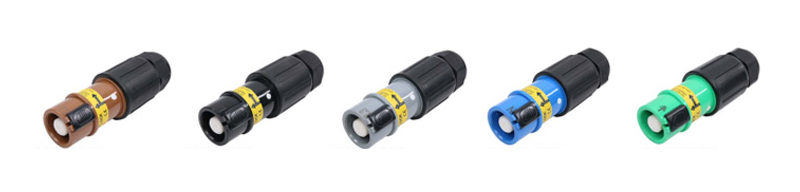

PHLTD European Standard 150-400A 380V Single-Core Rhino Male Plug for Stage Lighting – Brown, Black, Gray, Blue, Green
الحالي المطبقالجهد المطبقاختبار الجهد الأقصىاختبار الجهد الأقصىمقاومة العزلمقاومة الرصاصمستوى مقاوم للغبارمادة الإبرة
400A (باستخدام 120mmsq كابل نواة واحدة)1000V4000Vحتى 35.5kA > 5000M أومسات 500 فاك <0.1m أومIP67النحاس المطلي بالفضة
المواد الخارجيةمادة نصف ثابتةدرجة حرارة التشغيلطريقة الأسلاكعزم الدوران التشديد السلكيعدد دورات السحبدرجة مضادة للشعلةالمصادقة
بلاستيك مقاوم للصدمات ومبطئ للشعلةالصلب البلاستيكي-45-85°Cاثنين من مسامير وقف الدفع ثابتة10.5N / متر (الحد الأدنى من القيمة) > 500 مرةUL94.VOشهادة CE & ROHS
1. تتكون نقطة اتصال التوصيل الموصل من رأس بلاستيكي صلب ، والذي يتصل من خلال سلك فتحة على التوصيل
2.يأتي مع مقبض مطاطي مضاد للانزلاق لسهولة الاستخدام
3. يحتوي القشرة على خمسة ألوان وعلامات مرحلة مختلفة ، ولا يمكن توصيل مراحل مختلفة لمنع سوء الاتصال
4.يتم تغطية الجزء العلوي من إبرة الدليل برأس بلاستيكي صلب لمنع حوادث الصدمة الكهربائية
5. مستوى حماية IP 2X يضمن الاستخدام الآمن لمنع الصدمة الكهربائية
6. مجهز رأس كابل M40 بحلقات مطاطية بأقطار داخلية 18 و26 مم لتناسب أسلاك الطاقة بأقطار 19-28 مم
7. التعبئة والتغليف القياسية تأتي مع أكمام معدني محطة R120: 16.50 مم (قطر داخلي) × 32 مم (طول) لاستخدام قطر الأسلاك 120 مم مربع
8. يأتي مع نصائح تثبيت الصلب البلاستيكي القصيرة (يرجى عدم إعادة استخدام نصائح تثبيت لتجنب التعرض للصدمة الكهربائية بعد الضرر)

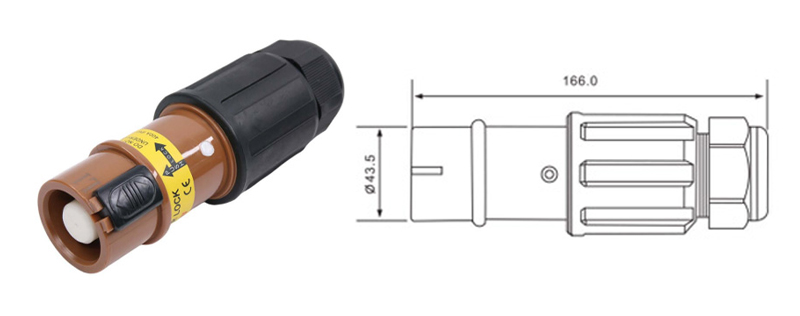

PHLTD European Standard 150-400A 380V Single-Core Rhino Plug – Dimension Diagram
نموذجأنواعرقم الخط المقابلاللونمناسبة لقطر الأسلاكحجم رأس الأسلاك

R120 محطة النحاس المطلية بالفضة
تعيين لاستيعاب ما يصل إلى أقصى قطر
16.50mmsg نواة النحاس

PHLTD European standard 150-400A380V single core rhinoceros plug stage lighting high current quick connector online electrical male plug silver plated copper terminal

RPG400-BNالتوصيل الكهربائي على الانترنتالخط 1بنيقطر السلك 120mmsqM40 / 1928 مم
RPG400-BKالتوصيل الكهربائي على الانترنتالخط 2أسودقطر السلك 120mmsqM40 / 1928 مم

يوفر رأس كابل MV40 قطر داخلي
مطاط 18 و 26mm
بطانة داخلية، متوافقة مع أحجام مختلفة من قطر الأسلاك

PHLTD European standard 150-400A380V single core rhinoceros plug stage lighting high current quick connector online electrical male plug fixed pin

RPG400-GYالتوصيل الكهربائي على الانترنتالخط 3رماديقطر السلك 120mmsqM40 / 1928 مم
RPG400-BUالتوصيل الكهربائي على الانترنتصفر خطأزرققطر السلك 120mmsqM40 / 1928 مم

مقعد مثبت الكهربائية الذكور المقابس مع دبوس ثابت
لأسباب أمنية ارجوك لا تكرر
استخدام نصائح ثابتة

PHLTD European standard 150-400A380V single core rhinoceros plug stage lighting high current quick connector online electrical male plug rubber lining

RPG400-GNالتوصيل الكهربائي على الانترنتأسلاك الأرضأخضرسلك 120mmsq diameterM40 / 1928 مم
PHLTD على الانترنت أنثى التوصيل جدول المعلمات
PHLTD European Standard 150–400A 380V Single-Core Rhino Female Connector – Brown, Gray, Black, Blue, Green
الحالي المطبقالجهد المطبقاختبار الجهد الأقصىاختبار الجهد الأقصىمقاومة العزلمقاومة الرصاصمستوى مقاوم للغبارمادة الإبرة
400A (باستخدام 120mmsq كابل نواة واحدة)1000 فولت4000 فولتحتى 35.5kA > 5000M أومسات 500 فاك <0.1m أومIP67النحاس المطلي بالفضة
المواد الخارجيةمادة نصف ثابتةدرجة حرارة التشغيلطريقة الأسلاكعزم الدوران التشديد السلكيعدد دورات السحبدرجة مضادة للشعلةالمصادقة
بلاستيك مقاوم للصدمات ومبطئ للشعلةالصلب البلاستيكي-45-85°Cاثنين من مسامير وقف الدفع ثابتة10.5N / متر (الحد الأدنى من القيمة) > 500 مرةUL94.VOشهادة CE & ROHS
1. تتكون نقطة اتصال التوصيل الموصل من رأس بلاستيكي صلب ، والذي يتصل من خلال سلك فتحة على التوصيل
2. يأتي مع مقبض مطاطي مضاد للانزلاق لسهولة الاستخدام
3. يحتوي القشرة على خمسة ألوان وعلامات مرحلة مختلفة ، ولا يمكن توصيل مراحل مختلفة لمنع سوء الاتصال
4. يتم تغطية الجزء العلوي من إبرة الدليل برأس بلاستيكي صلب لمنع حوادث الصدمة الكهربائية
5. مستوى حماية IP 2X يضمن الاستخدام الآمن لمنع الصدمة الكهربائية
6. مجهز رأس كابل M40 بحلقات مطاطية بأقطار داخلية 18 و26 مم لتناسب أسلاك الطاقة بأقطار 19-28 مم
7. التعبئة والتغليف القياسية تأتي مع أكمام معدني محطة R120: 16.50 مم (قطر داخلي) × 32 مم (طول) لاستخدام قطر الأسلاك 120 مم مربع
8. يمكن لدبوس السلامة الربيعي الضغط بقوة ضد أخدود دبوس المخرج لمنع الاتصال من التخفيف
9. يأتي مع نصائح تثبيت الصلب البلاستيكي القصيرة (يرجى عدم إعادة استخدام نصائح تثبيت لتجنب التعرض للصدمة الكهربائية بعد الضرر)

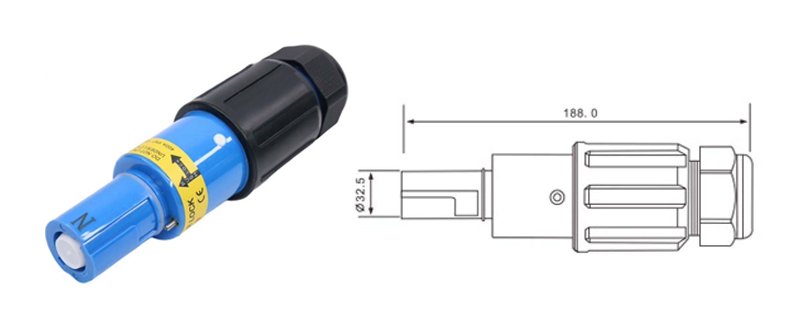

PHLTD European standard 150-400A380V single core rhinoceros plug, stage lighting high current quick connector, online female plug size diagram
نموذجأنواعرقم الخط المقابلاللونمناسبة لقطر الأسلاكحجم رأس الأسلاك

R120 محطة النحاس المطلية بالفضة
تعيين لاستيعاب ما يصل إلى أقصى قطر
16.50mmsg نواة النحاس

PHLTD European standard 150-400A380V single core rhinoceros plug stage lighting high current quick connector online electrical male plug silver plated copper terminal

RPM400-BNالتوصيل الإناث على الانترنتالخط 1بنيقطر السلك 120mmsqM40 / 1928 مم
RPM400-BKالتوصيل الإناث على الانترنتالخط 2أسودقطر السلك 120mmsqM40 / 1928 مم

يوفر رأس كابل MV40 قطر داخلي
مطاط 18 و 26mm
بطانة داخلية، متوافقة مع أحجام مختلفة من قطر الأسلاك

PHLTD European standard 150-400A380V single core rhinoceros plug stage lighting high current quick connector online electrical male plug fixed pin

RPM400-GYالتوصيل الإناث على الانترنتالخط 3رماديقطر السلك 120mmsqM40 / 1928 مم
RPM400-BUالتوصيل الإناث على الانترنتصفر خطأزرققطر السلك 120mmsqM40 / 1928 مم

مقعد مثبت الكهربائية الذكور المقابس مع دبوس ثابت
لأسباب أمنية ارجوك لا تكرر
استخدام نصائح ثابتة

PHLTD European standard 150-400A380V single core rhinoceros plug stage lighting high current quick connector online electrical male plug rubber lining

RPM400-GNالتوصيل الإناث على الانترنتأسلاك الأرضأخضرقطر السلك 120mmsqM40 / 1928 مم

نظرة عامة على الموصل

  • الجهد المسمى: 380 فولت ، مصممة لتلبية متطلبات الكهرباء عالية الطاقة للمعدات الصناعية والإضاءة المسرحية.
  • التيار المسمى: يدعم نقل التيار من 150A إلى 400A ، مما يضمن تشغيل مستقر في بيئات عالية الطلب مثل إضاءة المسرح ومركبات المولدات.
  • نوع المكونات: يتميز بتصميم رأس القرن ، المعروف بالمتانة الاستثنائية وسهولة الاستخدام ، مما يسمح بالاتصالات والقطع السريعة والموثوقة.

تصميم/مواد

  • تصميم نواة واحدة: يقلل من فقدان الطاقة ، ويعزز كفاءة النقل ، ويبسط كل من التثبيت والصيانة.
  • اختيار المواد: يستخدم مواد موصلة وعزلة عالية الجودة لضمان سلامة وموثوقية الاتصالات الكهربائية.
  • متانة الإدراج والفك: قادرة على تحمل ما يصل إلى 10000 إدراج وإزالة ، مما يجعلها مناسبة للاستخدام عالي التردد.

سيناريوهات التطبيق

  • إضاءة المسرح: مثالية للحفلات الموسيقية على نطاق واسع والعروض المسرحية وغيرها من الأحداث التي تتطلب إضاءة المسرح عالية الطاقة. يوفر نقل ثابت عالي التيار للإضاءة الساطعة عالية الجودة.
  • مركبات المولدات: مثالية لتوفير اتصالات كهربائية موثوقة في مصادر الطاقة المؤقتة في الهواء الطلق وعمليات الإنقاذ في حالات الطوارئ وغيرها من التطبيقات في الموقع، وضمان إمدادات الطاقة المستمرة.
  • التطبيقات الصناعية: مصممة لتلبية الحاجة إلى إمدادات طاقة مستقرة وموثوقة في البيئات الصناعية مثل المصانع وورش العمل، وضمان التشغيل السلس والكفاءة لخطوط الإنتاج.
  • مواقع البناء: يسهل اتصالات الطاقة السهلة والسريعة في مواقع البناء، وتحسين كفاءة البناء مع حركة المعدات المتكررة وزيادات الطاقة.
